订货须知
用户应根据本样本所列的产品型号进行选型订货。如对以下各项另有要求或变更,都应在订货合同中加以说明。
1、产品型号及阀门规格 DN
2、阀门的压力等级(公制用公称压力 PN、英美制用磅级表示、日本制用K级)
3、阀门结构长度执行标准
4、连接端法兰标准及密封形式
5、焊接端尺寸执行标准和管号
6、需要齿轮传动(包括传递方式及其布置方式)
7、需要电动(包括电装型号及其传递转矩)
8、主要材料(包括阀体、阀盖、内件及紧固件)
9、使用温度℃
10、适用介质
11、密封副材料的匹配
12、防火和防静电要求有耐火要求
13、注脂或排污以及放空要求
14、其它(如结构特征、应用规范、探伤检测等)
安装维护说明
1、 阀门应存放在干燥通风的室内,通道两端须堵塞;
2、 阀门在存放和停用期间必须处于关闭状态,确保良好密封;
3、 阀门安装之前应仔细核对本阀的型号、规格及技术性能是否与使用要求相符,并进行清除阀门内腔及外表的污垢、泥沙和铁锈;
4、 本阀靠旋转手轮启闭,不得借助于其他辅助杠杆;
5、 本阀使用过程中保持清洁,阀杆螺纹部分应定期润滑。
型号编制说明 | 技术规范 | 主要零部件材料 | 应用与维护 |
---|
代号 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
传动方式 |
电磁动 |
电磁-液动 |
电-液动 |
蜗轮 |
正齿轮 |
锥齿轮 |
气动 |
液动 |
气-液动 |
电动 |
|
连接形式 |
|
内螺纹 |
外螺纹 |
|
法兰 |
|
焊接 |
对夹 |
卡箍 |
卡套 |
|
类型代号 |
结构形式 |
||||||||||
闸阀 |
Z |
明杆 |
暗杆 |
|
|||||||
楔式 |
平行式 |
楔式 |
平行式 |
|
|||||||
弹性闸板 |
刚式
|
|
|||||||||
单闸板 |
双闸板 |
单闸板 |
双闸板 |
单闸板 |
双闸板 |
单闸板 |
双闸板 |
|
设计标准: API 602、BS5352、ASME B16.34
结构长度:ASME B16.10, 公司标准
法兰端连接:ASME B16.5
承插口尺寸按ASME B16.1
螺纹端尺寸按ASME B1.20.1
对焊连接:ASME B16.25
壁厚:ASME B16.34
检验和测试:API 598
压力和温度等级:ASME B16.34
生产范围:1/4″~2-1/2″.CL150~CL2500
主要阀体材料:A105,LF2,F5,F11,F22,F304(L),F316(L) etc.
结构特征: 螺栓连接阀盖,明杆支架;焊接连接阀盖,明杆支架
如需法兰和阀体一体式锻造的请与JINGDONG销售人员联系。

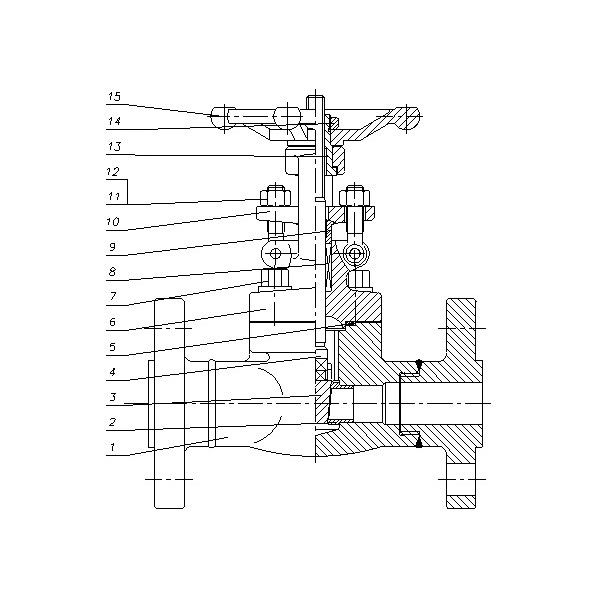

序号 |
零件名称 |
材料 |
||
碳钢系列 |
低温钢系列 |
不锈钢系列 |
||
1 |
阀体 |
ASTM A105 |
ASTM A350- LF2 |
ASTM A182-F304/F316 |
2 |
阀座 |
ASTM A276- 410 |
ASTM A276-304 |
ASTM A276-304/316 |
3 |
闸板 |
ASTM A182-F6a |
ASTM A182-F304 |
ASTM A182-F304/F316 |
4 |
阀杆 |
ASTM A182-F6a |
ASTM A182-F304 |
ASTM A182-F304/F316 |
5 |
垫片 |
304+Graphite |
304+Graphite |
304+Graphite/316+Graphite |
6 |
阀盖 |
ASTM A105 |
ASTM A350- LF2 |
ASTM A182-F304/F316 |
7 |
螺栓 |
ASTM A193-B7/B7M |
ASTM A320 L7 |
ASTM A193-B8/B8M |
8 |
填料 |
Graphite |
Graphite |
Graphite |
9 |
填料压套 |
ASTM A276- 410 |
ASTM A276-304 |
ASTM A276-304/316 |
10 |
填料压板 |
ASTM A105 |
ASTM A350- LF2 |
ASTM A182-F304/F316 |
11 |
活结螺栓 |
ASTM A193-B7/B7M |
ASTM A320 L7 |
ASTM A193-B8/B8M |
12 |
螺母 |
ASTM A194-2H/2HM |
ASTM A194 4 |
ASTM A194-8/8M |
13 |
阀杆螺母 |
ASTM A276- 410 |
ASTM A276- 410 |
ASTM A276- 410 |
14 |
锁紧螺母 |
Carbon steel |
Carbon steel |
Carbon steel |
15 |
手轮 |
ASTM A197 |
ASTM A197 |
ASTM A197 |
订货须知
用户应根据本样本所列的产品型号进行选型订货。如对以下各项另有要求或变更,都应在订货合同中加以说明。
1、产品型号及阀门规格 DN
2、阀门的压力等级(公制用公称压力 PN、英美制用磅级表示、日本制用K级)
3、阀门结构长度执行标准
4、连接端法兰标准及密封形式
5、焊接端尺寸执行标准和管号
6、需要齿轮传动(包括传递方式及其布置方式)
7、需要电动(包括电装型号及其传递转矩)
8、主要材料(包括阀体、阀盖、内件及紧固件)
9、使用温度℃
10、适用介质
11、密封副材料的匹配
12、防火和防静电要求有耐火要求
13、注脂或排污以及放空要求
14、其它(如结构特征、应用规范、探伤检测等)
安装维护说明
1、 阀门应存放在干燥通风的室内,通道两端须堵塞;
2、 阀门在存放和停用期间必须处于关闭状态,确保良好密封;
3、 阀门安装之前应仔细核对本阀的型号、规格及技术性能是否与使用要求相符,并进行清除阀门内腔及外表的污垢、泥沙和铁锈;
4、 本阀靠旋转手轮启闭,不得借助于其他辅助杠杆;
5、 本阀使用过程中保持清洁,阀杆螺纹部分应定期润滑。
