订货须知
用户应根据本样本所列的产品型号进行选型订货。如对以下各项另有要求或变更，都应在订货合同中加以说明。
1、产品型号及阀门规格 DN
2、阀门的压力等级（公制用公称压力 PN、英美制用磅级表示、日本制用K级）
3、阀门结构长度执行标准
4、连接端法兰标准及密封形式
5、焊接端尺寸执行标准和管号
6、需要齿轮传动（包括传递方式及其布置方式）
7、需要电动（包括电装型号及其传递转矩）
8、主要材料（包括阀体、阀盖、内件及紧固件）
9、使用温度℃
10、适用介质
11、密封副材料的匹配
12、防火和防静电要求有耐火要求
13、注脂或排污以及放空要求
14、其它（如结构特征、应用规范、探伤检测等）
安装维护说明
1、 阀门应存放在干燥通风的室内，通道两端须堵塞；
2、 阀门在存放和停用期间必须处于关闭状态，确保良好密封；
3、 阀门安装之前应仔细核对本阀的型号、规格及技术性能是否与使用要求相符，并进行清除阀门内腔及外表的污垢、泥沙和铁锈；
4、 本阀靠旋转手轮启闭，不得借助于其他辅助杠杆；
5、 本阀使用过程中保持清洁，阀杆螺纹部分应定期润滑。
| 型号编制说明 | 技术规范 | 主要零部件材料 | 应用与维护 |
|---|
|
代号 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
传动方式 |
电磁动 |
电磁-液动 |
电-液动 |
蜗轮 |
正齿轮 |
锥齿轮 |
气动 |
液动 |
气-液动 |
电动 |
|
|
连接形式 |
|
内螺纹 |
外螺纹 |
|
法兰 |
|
焊接 |
对夹 |
卡箍 |
卡套 |
|
|
类型代号 |
结构形式 |
||||||||||
|
球阀 |
Q |
固定式 |
浮动式 |
固定式 |
|||||||
|
半球直通式 |
直通式 |
Y型三通式 |
|
L型三通式 |
T型三通式 |
四通式 |
直通式 |
T型三通式 |
L型三通式 |
||
设计标准：API6D
结构长度：API6D/ASME B16.10。若是产品超出标准范围，按京东的厂标生产或者按用户要求生产
法兰端连接尺寸按：ASME B16.5/ASME B16.47
对焊端连接尺寸按：ASME B16.25/ASME B31.8
壁厚：ASME B16.34
检验和测试：API6D
压力和温度等级：ASME B16.34
生产范围：NPS 1-1/2″~NPS 60″,CL150~CL2500
主要阀体材料：A105､LF2､F304､F316､F304L､F316L､F51、WCB､LCB､WCC､CF8､CF8M､CF3､CF3M､A890 4A etc.
阀门阀座材料：金属硬密封
驱动方式：手柄、蜗轮、电动、气动、气液联动、电液联动等
|

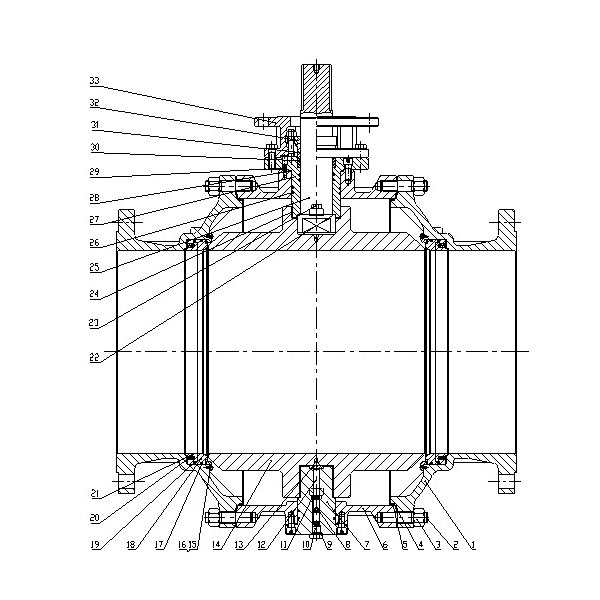

序号 |
零件名称 |
材料 |
||
|
碳钢系列 |
低温钢系列 |
不锈钢系列 |
||
|
1 |
阀盖 |
ASTM A216-WCB |
ASTM A352-LCB/LCC |
ASTM A351-CF8/CF8M |
|
2 |
双头螺柱 |
ASTM A193-B7/B7M |
ASTM A320 L7 |
ASTM A193-B8/B8M |
|
3 |
螺母 |
ASTM A194-2H/2HM |
ASTM A194 4 |
ASTM A194-8/8M |
|
4 |
垫片 |
304+Graphite |
304+Graphite |
304+Graphite/316+Graphite |
|
5 |
O型圈 |
NBR/Viton |
Viton |
Viton |
|
6 |
阀体 |
ASTM A216-WCB |
ASTM A352-LCB/LCC |
ASTM A351-CF8/CF8M |
|
7 |
固定轴 |
ASTM A105+ENP |
ASTM A182-F304 |
ASTM A182-F304/F316 |
|
8 |
螺钉 |
ASTM A193-B7/B7M |
ASTM A320 L7 |
ASTM A193-B8/B8M |
|
9 |
垫片 |
304+Graphite |
304+Graphite |
304+Graphite/316+Graphite |
|
10 |
螺塞 |
ASTM A193-B7/B7M |
ASTM A320 L7 |
ASTM A193-B8/B8M |
|
11 |
排污阀 |
ANSI 1045 |
ASTM A182-F304 |
ASTM A182-F304/F316 |
|
12 |
销 |
ANSI 1045 |
ANSI 1045 |
304/316 |
|
13 |
调整垫 |
ANSI 1045 |
ANSI 1045 |
304/316 |
|
14 |
球体 |
ASTM A105+STL |
ASTM A350-LF2+ STL |
F304/F316 STL |
|
15 |
内六角螺钉 |
ASTM A193-B7/B7M |
ASTM A320 L7 |
ASTM A193-B8/B8M |
|
16 |
阀座压板 |
ANSI 1045 |
ANSI 1045 |
304/316 |
|
17 |
O型圈 |
NBR/Viton |
Viton |
Viton |
|
18 |
阀座 |
ASTM A105+STL |
ASTM A350-LF2+ STL |
F304/F316 +STL |
|
19 |
防火圈 |
Graphite |
Graphite |
Graphite |
|
20 |
弹簧 |
17-7PH/Inconel |
17-7PH/Inconel |
17-7PH/Inconel |
|
21 |
|
|
|
|
|
22 |
止推垫 |
304+Graphite |
304+Graphite |
304+Graphite/316+Graphite |
|
23 |
放空阀 |
ANSI 1045 |
ASTM A182-F304 |
ASTM A182-F304/F316 |
|
24 |
滑动轴承 |
304+PTFE |
304+PTFE |
304+PTFE/316+PTFE |
|
25 |
阀杆 |
ASTM A182-F6a |
ASTM A182-F304 |
ASTM A182-F304/F316 |
|
26 |
O型圈 |
NBR/Viton |
Viton |
Viton |
|
27 |
填料箱 |
ASTM A216-WCB |
ASTM A352-LCB/LCC |
ASTM A351-CF8/CF8M |
|
28 |
垫片 |
304+Graphite |
304+Graphite |
304+Graphite/316+Graphite |
|
29 |
销 |
ANSI 1045 |
ANSI 1045 |
304/316 |
|
30 |
填料 |
Graphite |
Graphite |
Graphite |
|
31 |
填料压套 |
ASTM A276 410 |
ASTM A182-F304 |
ASTM A182-F304/F316 |
|
32 |
填料压板 |
ASTM A216-WCB |
ASTM A352-LCB/LCC |
ASTM A351-CF8/CF8M |
|
33 |
支架 |
ASTM A216-WCB |
ASTM A216-WCB |
ASTM A216-WCB |
订货须知
用户应根据本样本所列的产品型号进行选型订货。如对以下各项另有要求或变更，都应在订货合同中加以说明。
1、产品型号及阀门规格 DN
2、阀门的压力等级（公制用公称压力 PN、英美制用磅级表示、日本制用K级）
3、阀门结构长度执行标准
4、连接端法兰标准及密封形式
5、焊接端尺寸执行标准和管号
6、需要齿轮传动（包括传递方式及其布置方式）
7、需要电动（包括电装型号及其传递转矩）
8、主要材料（包括阀体、阀盖、内件及紧固件）
9、使用温度℃
10、适用介质
11、密封副材料的匹配
12、防火和防静电要求有耐火要求
13、注脂或排污以及放空要求
14、其它（如结构特征、应用规范、探伤检测等）
安装维护说明
1、 阀门应存放在干燥通风的室内，通道两端须堵塞；
2、 阀门在存放和停用期间必须处于关闭状态，确保良好密封；
3、 阀门安装之前应仔细核对本阀的型号、规格及技术性能是否与使用要求相符，并进行清除阀门内腔及外表的污垢、泥沙和铁锈；
4、 本阀靠旋转手轮启闭，不得借助于其他辅助杠杆；
5、 本阀使用过程中保持清洁，阀杆螺纹部分应定期润滑。
